Livre blanc technique sur les standards d'échange de données tels que le format IFC, ainsi que le support d'Autodesk pour les autres échanges de données
Introduction
Le processus BIM (Building Information Modeling) modifie la façon dont les données du projet sont organisées et la façon dont les équipes travaillent conjointement. Les équipes de projet pluridisciplinaires peuvent collaborer en utilisant des solutions logicielles BIM afin de créer, utiliser et partager des informations de modèles numériques 3D intelligents, apportant ainsi à toutes les parties prenantes, une meilleure compréhension du projet et augmentant ainsi leur capacité à prendre des décisions plus rapides et plus éclairées.
Les normes d'échange de données sont essentielles afin d’aider les équipes projet à transférer des informations d'une application logicielle à une autre sans perte de fidélité des données, ce qui permet des flux de travail plus efficaces et des résultats de meilleure qualité. Premier éditeur logiciel à offrir une solution CAO sur du matériel non-propriétaire (le PC), Autodesk a reconnu dès ses débuts, l'importance de l'interopérabilité et reste toujours attaché aux flux de travail BIM collaboratifs, connectés et ouverts qui contribuent à fournir des résultats de qualité pour l'ensemble du secteur de l’AEC.
Industry Foundation Classes (IFC)
Le format IFC (Industry Foundation Classes) est un standard important pour l'échange de données BIM. Le modèle de données IFC contient à la fois la géométrie et les propriétés des éléments constructifs «intelligents» ainsi que leurs relations avec les autres éléments d'un modèle de bâtiment - concepts centraux du BIM. Cet effort d'ouverture des données a commencé en 1996 lorsqu'un groupe de sociétés, et Autodesk se sont associés pour travailler sur le potentiel de collaboration entre différentes applications logicielles. Ils ont ainsi fondé l'International Alliance for Interoperability (IAI), désormais connue sous le nom de buildingSMART International (bSI). Autodesk est membre du Conseil Stratégique de buildingSMART International et soutient les chapitres locaux de nombreux pays tels que la France, l’Allemagne, le Japon, le Royaume-Uni, l’Espagne et d’autres pays.
L'IFC est une norme neutre avec des exigences de certification rigoureuses – concept autrement nommé openBIM® - réalisées par l'organisation à but non lucratif buildingSMART, indépendamment des initiatives de développement ou marketing d'un éditeur de logiciel particulier. buildingSMART International est la seule source faisant autorité pour les spécifications openBIM.
Depuis 1982, lorsqu’Autodesk a introduit le format DXF™ pour le transfert de données vers et depuis le logiciel AutoCAD, la société a continué à investir dans l'interopérabilité, notamment en publiant la bibliothèque de codes open source Revit IFC en 2011 et en mettant à disposition le moteur d’export IFC de Revit en tant que technologie open source. Plus de 200 000 versions de ce moteur ont depuis été téléchargées.
Les pouvoirs publics, les sociétés à vocation commerciale telles que la maîtrise d’œuvre et les maîtres d'ouvrage du monde entier exigent de plus en plus l’utilisation du BIM pour leurs projets et réclament le format d'échange de données IFC. Pour répondre au besoin croissant de collaboration, Autodesk travaille en permanence sur la qualité de ses échanges de données IFC. L'une des façons d'améliorer cette qualité consiste à participer aux initiatives IFC à travers le monde, notamment :
• Prise en charge de la définition de vue de modèle IFC GSA (Administration des Services Généraux des USA).
• Certification IFC Code-checking view de Singapour par la Building Construction Authority (BCA), qui réglemente le secteur du bâtiment et de la construction de Singapour.
• BIM 360 Docs est conçu pour aider les clients du secteur public à se conformer à l’obligation du BIM niveau 2 au Royaume-Uni.
• Certification complète des solutions logicielles Revit pour l’IFC 2x3 Coordination View. [Voir la note de fin pour plus de détails.]
• Mise à disposition du moteur d’import et d’export IFC de Revit en tant que projet open source sponsorisé par Autodesk.
Élaboration de normes d'échange de données
En juillet 2012, lors de la 9ème Conférence européenne pour la modélisation des produits et des processus (ECPPM), une équipe de chercheurs néerlandais a présenté un document instructif sur l'utilisation de l'IFC pour la collaboration de projets. Le document intitulé « Ingénierie collaborative avec l’IFC : nouvelles perspectives et technologies » décrit une application réussie des informations IFC pour les équipes projet.
Le document concluait que le format IFC était efficace pour la collaboration et pour référencer et vérifier les sources de données originales (sur les projets qui utilisent plusieurs applications logicielles BIM ainsi que ceux où une seule plateforme BIM prédomine). L'approche du modèle de référence IFC décrite dans le document répond aux exigences de flexibilité des Equipes projets AEC d'aujourd'hui et fournit un cadre pour une utilisation plus dynamique des informations IFC à l'avenir.

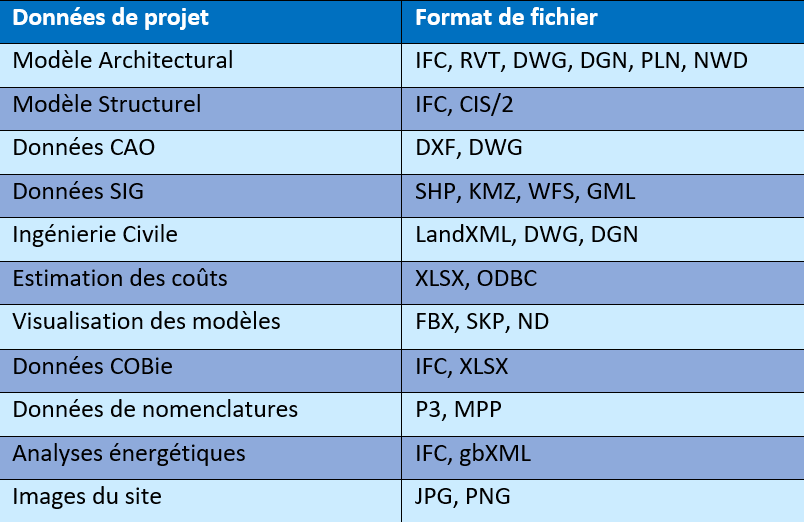

Figure 1. Sur un projet de bâtiment unique, de nombreuses applications logicielles et formats de données peuvent être requis, tels que ceux illustrés ici.
Le secteur de l’AEC compte de nombreuses disciplines et professionnels du bâtiment qui génèrent des informations pour répondre aux diverses exigences d'un projet de construction, allant des architectes et ingénieurs aux entreprises, fabricants et maîtres d’ouvrage. Chacun de ces professionnels crée des livrables de projet spécifiques qui nécessitent des entrées de données particulières et parfois uniques. Cela crée un environnement complexe d'échanges multiples entre les personnes, les entreprises, les disciplines et les phases du projet.
Pour étendre l'interopérabilité entre les logiciels de conception AEC, des accords sur l’échange de données entre éditeurs sont nécessaires. Par exemple, des efforts conjoints permettent aux clients Autodesk et Bentley d'échanger plus facilement et avec plus de fidélité les types de fichiers aux formats DWG et DGN respectifs de ces entreprises.
De plus, la norme nationale BIM des États-Unis (NBIMS) et les efforts connexes du Construction and Operations Building Information Exchange (COBie) et de la norme nationale CAD (NCS) visent à améliorer les performances des bâtiments une fois construits en définissant des normes d’informations sur les bâtiments nécessaires aux propriétaires pour les phases de gestion et de maintenance. Cela permet de rationaliser l’échange de ces données de construction depuis le développement, la conception et la construction du projet jusqu’au transfert final des données lors de sa livraison.
Figure 1. Sur un projet de bâtiment unique, de nombreuses applications logicielles et formats de données peuvent être requis, tels que ceux illustrés ici.
Prise en charge d'autres échanges de données
Outre le format IFC et les normes mentionnées ci-dessus, Autodesk prend en charge de nombreux autres mécanismes d'échange de données et traductions de fichiers pour aider les équipes projet, en fonction de besoins spécifiques qui se présenteraient. Par exemple, plusieurs applications BIM d’Autodesk créent et exportent les informations du bâtiment en vue de son exploitation et sa maintenance au format COBie directement vers une feuille de calcul ou via un chemin IFC. Il est aussi possible d’écrire des données CIS/2 à des fins de collaboration avec les spécialistes des structures acier, ou encore la création d’un fichier ACIS Text standard (SAT) pour le transfert d’une géométrie à partir d'une application 3D vers une autre. Autodesk supporte également un protocole d'échange de données pour l'analyse des performances énergétiques en soutenant et en prenant en charge activement le support du schéma ouvert gbXML (Green Building XML).
Les solutions Autodesk Navisworks et le service Cloud BIM 360 Coordinate jouent également un rôle en prenant en charge la coordination, la détection des conflits et le référencement de plus de 50 formats de fichiers de modèles 3D pour que les équipes projet travaillent plus efficacement quel que soit l'outil de création BIM d’origine. Par ailleurs, Autodesk prend en charge les mécanismes d'échange de données via des interfaces de programmation d'application (API) ouvertes et publiées pour ses logiciels.
Conclusion
Le monde évolue, tout comme la collaboration de projet : les équipes de conception ou de maîtrise d’ouvrage du monde entier utilisent différents outils tout au long du cycle de vie du projet et un échange de données fiable est crucial. Les échanges de données IFC jouent un rôle important dans la collaboration des équipes projet dans le BTP et elles le feront de plus en plus à mesure que de nouvelles définitions de vues de modèle IFC seront introduites. Les équipes et les projets devenant si complexes, de nombreux types de données différents sont et seront utilisés sur les projets d’Architecture, d’Ingénierie et de Construction et ces données doivent être échangeables avec d'autres solutions logicielles. Une approche ouverte est essentielle pour aider le secteur de l’Architecture et du BTP à maximiser cette transformation en prenant en charge l'interopérabilité et les processus BIM collaboratifs, ouverts et connectés.
Remarque : le logiciel Autodesk Revit permet des exports et imports IFC certifiés basés sur la norme d'échange de données buildingSMART IFC 2x3 Coordination View. Cela comprend les certifications architecturales, structurelles et MEP basées sur la norme d'échange de données buildingSMART IFC 2x3 Coordination View 2.0, obtenues en mars 2013 et avril 2013, respectivement. Revit a reçu la certification IFC 2x3 Coordination View de Stade 1 en juin 2006 et la certification Stade 2 de Coordination View en mai 2007. Ces certifications constituent l'ensemble complet des certifications actuellement disponibles auprès de buildingSMART pour les logiciels de conception architecturale. La certification IFC 4 qu’Autodesk Revit supporte depuis 2013 est en cours.
